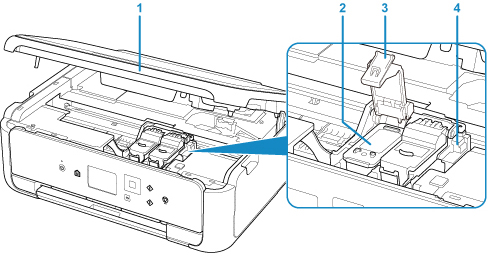

Vista interior

(1) cubierta/unidad de escaneado

Escanea originales. También se levanta y se abre para sustituir un cartucho FINE o para extraer el papel atascado dentro de la impresora.

(2) cartucho FINE (cartuchos de tinta)

Un cartucho reemplazable compuesto de cabezal de impresión y depósito de tinta.

(3) tapa de bloqueo del cartucho de tinta

Inmovilice el cartucho FINE en su sitio.

(4) soporte de cartucho FINE

Instale el cartucho FINE.

El cartucho FINE de color debe instalarse en la ranura izquierda, y el cartucho FINE negro en la ranura derecha.

Nota

• Para obtener información sobre cómo sustituir un cartucho FINE, consulte Sustitución de un cartucho FINE.
